1. 坐標和命運方向命名的原則

數控機床坐標系是為了確定工件在機床中的位置、坐標特殊位置（如換刀點、參考點等）以及運動范圍（如行程范圍）等而建立的幾何坐標系。目前我國執行的JB/T3052—1999《數控機床坐標和運動方向的命名》數控標準，與國際上統一的ISO841等效。

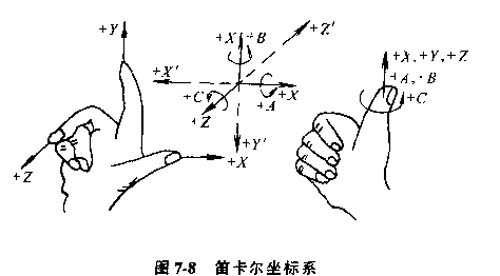

標準的坐標系采用右手直角笛卡爾坐標系（圖7-8）。

























它規定指教坐標X、Y、Z三者的關系及其正方向用右手定則判定，圍繞X、Y、Z各軸的回轉運動及其正方向+A、+B、+C分別用右螺旋法則判定。與+X、+Y、…….+C相反的方向相應用帶“＇”的+X＇、+Y＇、…….+C＇表示。

直角坐標X、Y、Z又稱為主坐標系或第一坐標系。如有第二組坐標和第三組坐標平行于X、Y、Z，則分別指定為U、V、W和P、Q、R。
