（1）各類料斗的結構特點和用途
1）震動式料斗，振動式料斗應用廣泛，種類繁多，按激振方式可氛圍點磁式、壓點式、氣動式和機械式；按振動系的種類可分為單一振動系、橢圓振動系、并聯或串聯振動系。
自動裝配中常用的料斗形狀為圓柱式或階梯式、使用時視零件的材料及幾何形狀而定。臺階式料斗的結構比圓柱式復雜，優點為當進給速度過高或零件經過布置元件造成轉向時，不會使落人料斗的零件受壓過大，還可以避免螺旋軌道上由于零件重疊成堵塞。
振動式料斗多用于各種中小型零件，對大型零件會因需要的振動大而造成較大的噪聲等問題，對小而輕的薄片零件會因零件得到的前進摩擦力太小和其他作用力干擾太大而工作不穩定，還需要考慮減小噪聲和精密零件的防撞擊等問題。
振動料斗的基本參數見表60-2。
表60-2 振動料斗的基本參數
|
零件長度L/mm |
通過系數ηp |
比例i=D/L |
料斗深度h/mm |
料斗最小直徑D/mm |
|
0~20 |
0.5 |
10 |
0.3L |
10L |
|
21~30 |
0.67 |
7.5 |
0.28L |
7.5L |
|
31~40 |
0.75 |
6.5 |
0.25L |
6.5L |
|
41~70 |
0.85 |
6 |
0.22L |
6L |
|
71~120 |
0.9 |
5.5 |
0.2L |
5.5L |
|
121~300 |
0.97 |
5 |
0.2L |
5L |

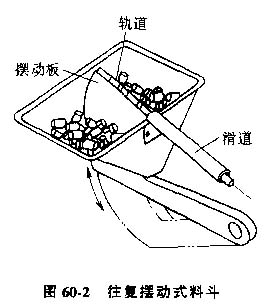

2） 擺動式料斗，圖60-2為一種典型的擺動式料斗結構。擺動板由凸輪或曲柄驅動，零件隨軌道擺動到與滑道一直的威勢時，方位正確的將進入滑道，不正確的回落到料斗。
擺動式料斗結構簡單，適用于中小型球類，柱類及u型等簡單形狀零件的定向、上料，本身具有簡單的定向能力，必要時應設置剔除器以剔除方位不正確的零件。
