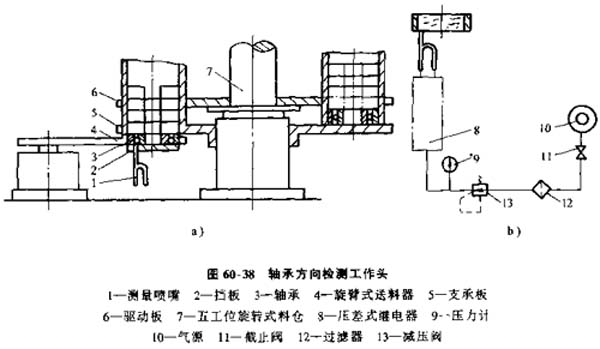

軸承方向檢測工作頭，軸承裝配中往往需要檢測軸承的正反向。用料倉供料時要注意將軸承有防塵蓋的一面朝下。圖60-38所示檢測頭用氣動法檢測軸承方向。

圖中軸承3為裝配件，用五工位旋轉式料倉7供料。軸承在料倉出口處落在擋板2上，旋臂式送料器4的旋臂兩端各有一個彈性夾爪，一端的夾爪夾取軸承并送到裝配工位；同時另一端的夾爪張開在出口下面，等待一個軸承落在擋板上。擋板上設置有位置固定的測量噴嘴1，通過軸承有或無防塵蓋的兩面與噴嘴形成的間隙量的差別。引起氣壓變動，通過要壓差式機電器發出信號。

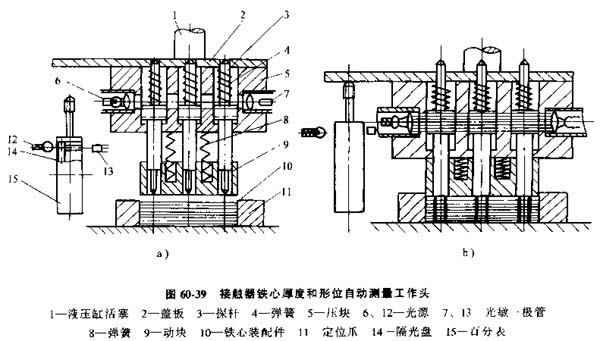

1）  接觸器鐵心綜合檢測工作頭，圖60-39a中為原始位置，測量開始時，崖壓缸活塞1下降，動塊9在彈簧4作用下壓向鐵心裝配件10，將松散的鐵心片壓緊，同時由定位爪11定位。隨著崖壓缸活塞1繼續下降，6根探桿3插入鐵心裝配件10的鉚釘孔內，然后壓塊5與動塊9接觸并壓向鐵心裝配件10。同時蓋板2與百分表15的觸頭接觸，測量鐵心厚度。觸頭每移動1mm，隔光盤14旋轉一周，光源12發出的平行線透過隔光盤14上的小孔，給光敏三極管發出10個信號，輸入控制系統。

2）  當心片間形位偏差在允許范圍內時，6根測桿就能全部插入鉚釘孔中，此時光源6發出的平行光線通過探桿上的小方孔射到光敏三極管上，發出合格信號。
