機械加工工藝過程及其組成
（1）機械加工工藝過程，用機械加工方法（切削或磨削）直接改變毛坯的形狀、尺寸、相對位置與性質等，使其成為零件的過程。
（2） 機械加工工藝過程的組成，零件的機械加工工藝過程通常由若干個工序所組成，而工序又可劃分為若干個安裝、恭維或工步。
1）工序，指一個或一組工人，在一個工作地對同一個或同時對幾個工件所連續完成的那一部分工藝過程。
2）安裝，工件經一次裝夾后所完成的那一部分工序。
3）工位，為了完成一定的工序部分，一次裝夾工件后，工件與夾具或設備的可動部分一起相對刀具或設備的固定部分所占據的每一個位置。
4）工步，在加工表面和加工工具不變的情況下，所連續完成的那一部分工序。

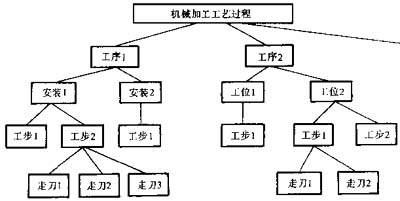

圖4-1 機械加工工藝過程的組成
5）走刀，在一個工步中，如果要切去的金屬層很厚，則需幾分次切削，這時每切削一次就稱為一次走刀。
圖1-4 表示了某個零件機械加工工藝過程的組成情況，同時也說明了工序、安裝、工位、工步及走刀之間的關系。

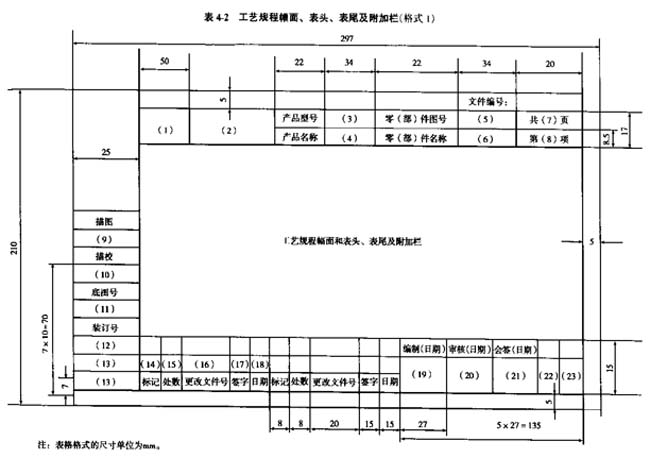

表4-1 表頭、表尾和附加欄的組成
|
空格號 |
填寫內容 |
空格號 |
填寫內容 |
|
（1）
（2）
（3）~（6）
（7）、（8）
（9）、（10）
（11）、（12）
（14） |
填寫（或印刷）各廠廠名的全稱
印刷各卡片名稱
一律按設計圖樣中的規定填寫
分別用阿拉伯?dāng)?shù)字填寫每個零件卡片的總頁數和順序數
分別為描圖員和校對者簽名處
分別填寫底圖編號和裝訂編號
填寫每次更改所使用的標記，一律用a、b、c….填寫 |
(15)
(16)
(17)
(18)
(19)~(21)
(13)、（22）
（23） |
填寫同一次更改初數，一律①②③….填寫
填寫修改通知單的編號
修改人簽名
填寫修改日期
責任者簽名并要注明日期
可根據需要填寫
|
