機械裝配工藝規程

機械裝配工藝規程是用文件形式規定的裝配工藝過程。指定裝配工藝規程的主要工作是依據產品圖樣、驗收技術條件、年生產綱領和現有生產條件等原始資料，滿足優質，高產、低消耗、低勞動強度和無污染等要求，最裝配工藝過程進行劃分和規定。

廣義地講，產品及其部件的裝配圖，尺寸鏈分析圖、各種裝配工裝的設計，應用圖、檢驗方法圖及其說明、零件裝配時的補充加工技術要求、產品及部件的運轉試驗規范及所有設備圖、以及裝配周期圖表等，均屬于裝配工藝規程范圍內的文件。狹義上，裝配工藝規程文件主要指裝配單元系統圖、裝配工藝系統圖，裝配工藝過程卡片和裝配工序卡片。

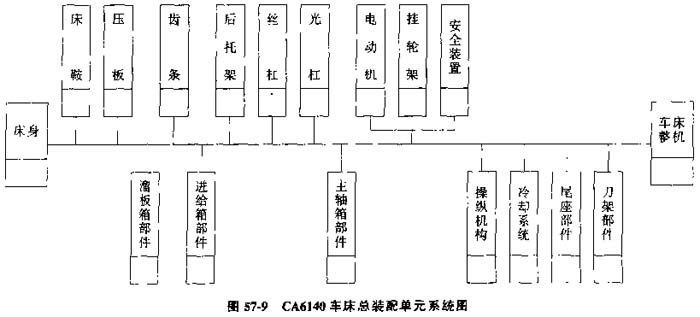

裝配單元系統圖（圖57-9）直觀地表示出產品的劃分及其裝配順序。習慣上先繪出一條永橫線，在橫線的左端繪出代表基準件的長方格，右端繪出代表產品的長方格。圖中每一零、部件都用長方格表示，方格中可以注明裝配單元的名稱、數量和編號。將零件繪在橫線上面，部件繪在橫線下面。

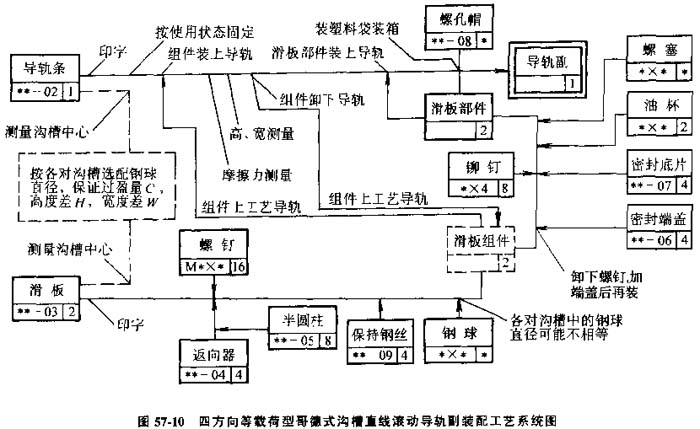

在裝配單元系統圖上，加注必要的工藝說明，如焊接、配鉆、攻螺紋、檢測及在裝品的移位、翻轉等，則夠成裝配工藝系統圖，見圖57-10。

裝配工藝過程卡片和裝配工序卡片的基本格式可以參見JB/Z187.3—88《工藝規程及填寫規則》。

在裝配工藝過程卡片中，應簡要說明工序號、工序名稱、各工序的裝配內容和主要技術要求，裝配部門、使用的設備和工藝裝備、輔助材料以及工時定額。裝配工序卡片中，應填寫工序號、工序名稱、各工步的裝配內容和主要技術要求、具體到工段的裝配部門、裝配簡圖或工藝系統圖，各工步使用的設備和工藝裝備、各工步輔助材料以及工時定額。
