      減速機網 裝配結構工藝性(續) 減速機網
      來源:減速機信息網    時間:2007-2-1 16:26:00  責任編輯:wanglin





















                                           表57-3   裝配結構工藝性一般示例

      示例
      不合理結構
      合理結構
      說明
      齒輪傳動軸
      避免不同表面同時進入裝配;兩個表面同時接觸其配合表面使裝配L1>L2
      裝軸承的軸
      方便零件進入裝配位置,安裝軸承的軸頸太長,早成軸承裝配困難、應設計為階梯形軸,便于軸承的安裝、拆卸、避免擦上軸的表面

      軸承座
      便于拆卸,無工藝螺孔時軸承拆卸困難?稍谙潴w上與軸承外圓和相應的部位設3~4個螺孔,拆卸時用螺釘將軸承頂出
      孔肩的結構
      便于拆卸,軸肩或機殼擋肩的高度超過軸承座圈厚度,拆卸軸承時將難以施加軸向推力。若技術上需要保持較高的擋肩高度,可設計供拆卸工具用的專用槽
      錐齒輪軸向定位結構
      減少裝配現場的加工和修配,用修配軸肩方式調整嚙合間隙時,修配工作量大,可用削面圓銷進行軸向定位,調整間隙時只需修配圓銷
      車床尾座的導軌
      減少裝配現場的加工和修配,接觸面長度或長時,裝配中刮銷工作量大,可在接觸剛度允許的范圍內,減少接觸面長度

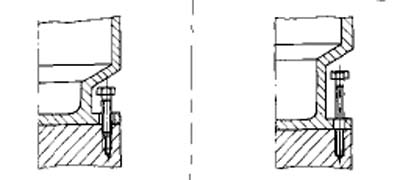

      保證裝拆空間;箱子
      螺孔上方應留出足夠的空間,供螺釘進入及操作工具有必要的操作空間。
