螺紋連接
螺紋連接是一種廣泛使用的可拆卸的固定連接，具有結構簡單、連接可靠、裝拆方便等優點。
1. 螺紋連接的技術要求
1）螺釘、螺栓和螺母緊固時嚴禁打擊或使用不合適的旋具與扳手。緊固后螺釘槽、螺母和螺釘、螺栓頭部不得損傷。
2）有規定擰緊力矩要求的緊固件，應采用力矩扳手緊固，未規定擰緊力矩的螺栓，其擰緊力可參考表58-16的規定。

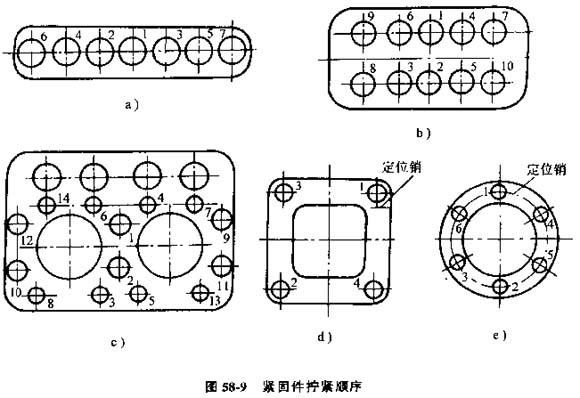

3）同一零件用多個螺釘或螺栓緊固時，各螺釘或螺栓需按一定順序逐步擰緊，如有定位銷，應從靠近定位銷的螺釘或螺栓開始，見圖58-9。
4)用雙螺母時，應先裝薄螺母、后裝厚螺母。
5）螺釘、螺栓和螺母擰緊后，一般螺、螺栓應露出螺母1~2個螺距。
6）螺釘、螺栓和螺母擰緊后，其支承面應與被進固零件貼合。
7）沉頭螺釘擰緊后，釘頭不得高出沉孔端面。
此外，根據具體的工作狀況，還可能要求達到規定的配合，螺栓、螺母不發生偏斜或彎曲，防松裝置可靠等等。
表58-16 一般螺栓擰緊力矩
|
螺栓強度級 |
螺栓公稱直徑/mm |
|
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
擰緊力矩/（N·m） |
|
4.6 |
4~5 |
10~12 |
20~25 |
35~44 |
54~69 |
88~108 |
118~147 |
167~206 |
225~284 |
294~370 |
441~519 |
529~666 |
882~1078 |
1372~1666 |
2058~2450 |
|
5.6 |
5~7 |
12~15 |
25~31 |
44~54 |
69~88 |
108~137 |
147~186 |
206~265 |
284~343 |
370~441 |
539~686 |
666~833 |
1098~1372 |
1705~2036 |
2548~3134 |
|
6.6 |
6~8 |
14~18 |
29~39 |
49~64 |
83~98 |
127~157 |
176~216 |
245~314 |
343~431 |
441~539 |
637~784 |
784
~980 |
1323~1677 |
1960~2548 |
3087~3822 |
|
8.8 |
9~12 |
22~29 |
44~58 |
76~102 |
121~162 |
189~252 |
260~347 |
369~492 |
502~669 |
638~850 |
933~1244 |
1267~1689 |
2214~2652 |
3540~4721 |
5311~7081 |
|
10.9 |
12~14 |
29~35 |
64~76 |
108~127 |
176~206 |
274~323 |
372`441 |
529~637 |
725~862 |
921~1098 |
1372~1617 |
1566
~1960 |
2744~3283 |
4263~2096 |
6468~7742 |
|
12.9 |
15~20 |
37~50 |
74~88 |
128~171 |
204~273 |
319~425 |
489~565 |
622~830 |
847~1129 |
10961435 |
1571~2099 |
2138~2850 |
3756~4981 |
5974~7966 |
8962~11949 |
