用ANSYS進行不對中狀態模擬
5.1 ANSYS概述
ANSYS是一種廣泛的商業套裝工程分析軟件。所謂工程分析軟件，主要是在機械結構系統受到外力負載所出現的反應，例如應力、位移、溫度等，根據該反應可知道機械結構系統受到外力負載后的狀態，進而判斷是否符合設計要求。一般機械結構系統的幾何結構相當復雜，受的負載也相當多，理論分析往往無法進行。想要解答，必須先簡化結構，采用數值模擬方法分析。由于計算機行業的發展，相應的軟件也應運而生，ANSYS軟件在工程上應用相當廣泛，在機械、電機、土木、電子及航空等領域的使用，都能達到某種程度的可信度，頗獲各界好評。使用該軟件，能夠降低設計成本，縮短設計時間。
到80年代初期，國際上較大型的面向工程的有限元通用軟件主要有：ANSYS,NASTRAN，ASKA,ADINA，SAP等。以ANSYS為代表的工程數值模擬軟件，是一個多用途的有限元法分析軟件，它可廣泛的用于核工業、鐵道、石油化工、航空航天、機械制造、能源、汽車交通、國防軍工、電子、土木工程、生物醫學、水利、日用家電等一般工業及科學研究。該軟件提供了不斷改進的功能清單，具體包括：結構高度非線性分析、電磁分析、計算流體力學分析、設計優化、接觸分析、自適應網格劃分。它包含了前置處理、解題程序以及后置處理，將有限元分析、計算機圖形學和優化技術相結合，已成為現代工程學問題必不可少的有力工具。
ANSYS軟件發展迅猛，從1971年的2.O版本到今天的9.0版本，從用戶交互圖形界面到計算模塊、應用數值方法和計算優化上都有了巨大的改進。起初它僅僅提供結構線性力學分析和熱分析，到現在已經發展成為一整套可擴展的、靈活集成、可以獨立運行的，將有限元分析、計算機圖形學和優化技術相結合，各種模塊綜合集成化的大型計算軟件。另外值得一提的是，它是目前世界上唯一可以進行耦合場運算的有限元分析軟件。
5.2 ANSYS的基本使用
5.2.1 ANSYS的基本對象
ANSYS基本對象包括節點、元素和自由度。
節點（Node)：就是考慮工程系統中的一個點的坐標位置，構成有限元系統的基本對象。具有其物理意義的自由度，該自由度為結構系統受到外力后，系統的反應元素（Element)：元素是節點與節點相連而成，元素的組合由各節點相互連接。不同特性的工程中，可選用不同種類的元素，ANSYS提供了一百多種元素，故使用時必須慎重選擇元素型號。
自由度（Degree Of Freedom)：上面提到節點具有某種程度的自由度，以表示工程系統受到外力后的反應結果。
5.2.2 ANSYS構架及處理模塊
ANSYS構架分為兩層，一是起始層（Begin Level)，二是處理層（Processor Level）。這兩個層的關系主要是使用命令輸入時，要通過起始層進入不同的處理器。處理器可視為解決問題步驟中的組合命令，該軟件主要包括三個處理器模塊：前處理模塊、分析計算模塊和后處理模塊。
(1）前置處理（General Preprocessor)
這個模塊提供了一個強大的實體建模及網格劃分工具，用戶可以方便地構造有限元模型。在幾何建模上，ANSYS不僅具有依次生成點、線、面積和體的自底向上建模方式，還可以具有通過調用幾何提速和采用布爾運算而生成積和模型的自頂向下的建模方式。進行網格劃分時，ANSYS主要由自由網格劃分和影射網格劃分兩種方式。針對不同的幾何體，還有拖拉生成網格、層網格劃分、局部細化等方法。此外，ANSYS還開發了與著名的CAD軟件（Pro/Engineer、Unigraphics、SolidEdge、SolidwWorks、I-DEAS、Bentley和AutoCAD等）的數據接口，實現了雙向數據交換，從而實現了ANSYS與這些軟件的無縫集成。用戶因此可以再利用CAD軟件完成幾何建模或者有限元建模后，直接將模型傳送到ANSYS中進行后續操作，及時調整設計方案，有效地提高分析效率。
(2）求解模塊（SOLUTION)
前處理階段完成建模以后，在求解階段，用戶可以定義分析類型、分析選項、載荷數據和載荷步選項，然后開始有限元求解。在ANSYS中，包括位移、力、溫度在內的任何載荷均可以直接時加載任意幾何實體或者有限元實體上，載荷可以是具體數值，也可以是與時間或者坐標有關的任意函數。
求解是由多種求解其可供選擇，例如采用直接求解法、適用于大多數模型的波前求解器（FRONTAL)；采用迭代求解法并適用于分析結構諧波響應、多物理場等問題的雅可比共軛梯度法（JCG)，采用模態特征值求解法、適用于與求解大規模對稱矩陣特征值問題的子空間迭代法（Subspace)，采用直接求解法、針對流體力學求解的三對角矩陣法等。
ANSYS優異的求解能力突出地表現在對高精度非線性問題求解和強大的耦合場求解上。工程實踐中在處理薄板成型等要求并同時考慮結構的大位移、大應變（幾何非線性）和塑性（材料非線性）的問題時，必須要考慮材料非線性。而在處理諸如因摩擦接觸而導致熱問題或金屬成型等塑性功而產生的熱問題時，就需要將結構場和溫度場的有限元分析結果交又迭代求解，既需要求解“熱力耦合”問題。這些問題的求解相當復雜，它不僅涉及到很多站門的數學問題，還必須掌握一定的理論知識和求解技巧。ANSYS公司還開發出了適用于非線性求解和耦合場求解的求解器。有了這兩個求解器，設計人員運到的許多相關難題便迎刃而解了。
(3）后置處理（General Postprocessor,POST1)
POST1用于靜態結構分析、屈曲分析及模態分析，將解題部分所得的解答如：變位、應力、約束反力等資料，通過友好的用戶界面，進行圖形顯示和數據列表顯示。后處理的圖形顯示可將計算結果以彩色等值線顯示、梯度顯示、等位移圖、等應力圖等多種顯示方式進行圖形輸出。
5.2.3 ANSYS的分析類型
ANSYS軟件提供的分析類型如下：
(l）結構靜力學分析：用來求解外載荷引起的位移、應力和力。當慣性和阻尼對結構分析的影響并不明顯時靜力分析尤其適用。ANSYS程序中的靜力分析不僅可以進行線形分析，而且也可以進行非線性分析，如塑性、蠕變、膨脹、大變形、大應變及接觸分析。
(2）結構動力學分析：用來求解隨對間變化的載荷對結構或部件的影響。與靜力分析不同，動力分析要考慮隨時間變化的力載荷以及它對阻尼和慣性的影響。ANSYS可進行的結構動力學分析類型包括：瞬態動力學分析、模態分析、諧波響應分析以及隨機振動響應分析。
(3）結構非線性分析：結構非線性導致結構或部件的響應隨外載荷不成比例變化。ANSYS程序可以求解靜態和瞬態非線性問題，包括材料非線性、幾何非線性和單元非線性3種。
(4）動力學分析：ANSYS可以分析大型三維柔體運動。當運動的積累影響起主要作用時，可適用動力學分析來分析復雜的物體在空間中的運動特性，并確定結構中由此產生的應力、應變和變形。
(5）熱分析：ANSYS可處理熱傳遞的3種基本類型：傳導、對流和輻射。熱傳遞的對中類型均可進行穩態和瞬態、線性和非線性分析。熱分析還具有可以模擬材料固化和溶解過程的相變分析能力以及模擬熱與結構應力之間的熱―結構耦合分析能力。
(6）電磁場分析：用于電磁場問題的分析，如電感、電容、磁通量密度、渦流、電場分布、磁力線分布力、運動效應、電路和能量損失等。還可用于螺線管、調節器、發電機、變換器、磁體、加速器、電解槽以及無損檢測裝置等的設計和分析領域。
(7）流體動力學分析：ANSYS流體單元能進行流體動力學分析，分析類型可以為瞬態或穩態。分析結果可以是每個節點的壓力和通過每個單元的流率。并且可以提供后處理功能產生壓力、流率和溫度分布的圖形顯示。另外，還可以適用三維表面效應單元和熱流管單元模擬結構的流體繞流率包括對流換熱效應。
(8）聲場分析：ANSYS的聲學功能用來研究在含有流體的介質中聲波的傳播或分析浸在流體中的固體結構的動態特性。這些功能可用來確定音響話筒的頻率響應，研究音樂大廳的聲場強度分布或預測水對振動船體的阻尼效應。
(9）壓電分析：用于分析二維或三維結構對交流、支流或任意隨時間變化的電流或機械載荷的響應。這種分析類型可用于換熱器、振蕩器、麥克風等部件以及其它電子設備的結構動態性能分析�？蛇M(jìn)行4種類型的分析：靜態分析、模態分析、諧波響應分析、瞬態響應分析。
另外ANSYS在高級應用方面涵蓋了優化設計、拓?fù)鋬?yōu)化、子結構、子模型、單元生死、用戶過程和非標準用法6個部分。

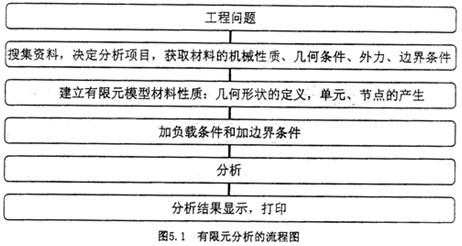

利用ANSYS軟件在計算機上進行有限元分析的一般流程圖如圖5.1所示：
5.3聯軸器原始模型的建立
本文使用的ANSYS8.1版本，主要采用GUI操作。在Windows系統中執行“開始>程序>ANSYS8.1>ANSYS”進入ANSYS工作界面。

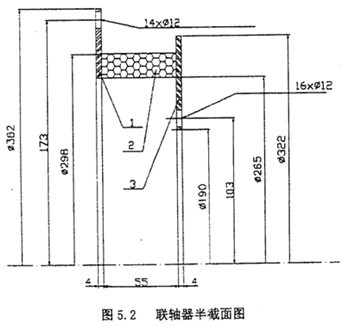

根據實際情況觀察可知橡膠塊左右分別有兩塊鋼板，析能上能下均有一些圓孔，通過實際測量得到聯軸器的基本尺寸和形狀。由于聯軸器為軸對稱圖形，故只畫出其截面圖（圖5.2）。
采用自底向上建模方式依次生成點、線、面積和體。
建立2D模型，由地在ANSYS中節點（Nodes）與關鍵點（Keypoints）是不同的，所以在建立關鍵點之后再在關鍵點上創建節點（Nodes on Keypoints）。然后通過關鍵點生成三個不同的面。結果如圖5.3所示。

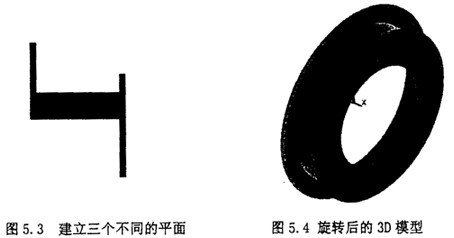

通過旋轉面繞X軸旋轉生成3D模型，生成體模型后切換視圖方向，可用從不同的角度觀察圖形，命令為“PlotCtrls>Pan Zoom Rotate”結果如5.4所示。

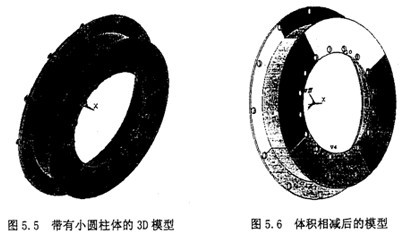

分別在鋼板的兩平面上生成系列小圓柱體，首先在每個面上通過拉伸生成一個小圓柱體，然后通過復制命令在極坐標下分別在大圓面上生成12個小圓柱體，在小圓面上生成16個小圓柱體。結果如圖5.5所示
進行體相減，生成系列小孔。主要用到Subtract命令，先選擇兩上大面，然后選上所有的小圓柱體。最后有Replot命令生成新圖形。結果如圖5.6所示。
下面就要進行非線性靜力的分析，首先要提到是非線性分析時要注意的的幾個重要問題。
5.4 非線性靜力分析
5.4.1 非線性分析要注意的問題
通過比較小心地采用時間和方法，可以避免許多和一般的非線性分析有關的困難，一般從以下幾個方面考慮：
1.了解程序的運作方式和結構的表現行為
在使用大的，復雜的模型前，構造一個非常簡單的模型（也就是說僅包含少量單元）,以及確保理解如何處理這種特性。通過首先分析一個簡化模型，以便對結構的特性有一個初步了解。對于非線性靜態模型，一個初步的線性靜態分析可以知道模型的哪一個區域?qū)⑹紫冉?jīng)歷非線性響應，以及在什么載荷范圍這些非線性將開始起作用。對于非線性瞬態分析，一個對梁，質量塊及彈簧的初步模擬可以使你用最小的代價對結構的動態有一個深入了解。在著手最終的非線性瞬時動態分析前，初步非線性靜態，線性瞬時動態，和／或模態分析同樣地可以有助于理解結構的非線性動態響應的不同的方面。
閱讀和理解程序的輸出信息和警告。至少，在嘗試后處理結果前，確保問題收斂。對于與路程相關的問題，打印輸出的平衡迭代記錄對確定結果是有效還是無效方面是特別重的。
2.簡化模型
盡可能簡化最終模型。如果可以將3-D結構表示為2-D平面應力，平面應變或軸對稱模型，那么就這樣簡化；如果可以通過對稱或反對稱表面的使用縮減模型尺寸，那么就這樣簡化；如果可以忽略某個非線性細節而不影響模型的關鍵區域的結果，那么這樣簡化。只要有可能就依照靜態等效載荷模擬瞬時動態加載。
考慮對模型的線性部分建立子結構以降低中間載荷或時間增量及平衡迭代所需要的計算時間。
3.采用足夠的網格密度
考慮到經受塑性變形的區域要求一個合理的積分點密度。每個低階單元將提供和高階單元所能提供的一樣多積分點數，因此經常優先用于塑性分析。在重要塑性區域網格密度變得特別地重要，因?yàn)榇髶隙纫髮?duì)于一個精確的解，一個單元的變形（彎曲）不能超過30度。在接觸表面上提供足夠的網格密度以允許接觸應力以一種平滑方式分布。
提供足夠用于分析應力的網格密度。那些應力或應變關心的面與那些需要對位移或非線性解析處的面相比要求相對好的網格。
使用足夠表征最高的重要模態形式的網格密度。所需單元數目依賴于單元的假定位移形狀函數，以及模態形狀本身。
使用足夠可以用來分析通過結構的任何瞬時動態波傳播的網格密度。如果波傳播重要的，那么至少提供20個單元來分析一個波長。
4.逐步加載
對于非保守的，與路徑相關的系統，你需要以足夠小的增量施加載荷以確保你的分析緊緊地跟隨結構的載荷響應曲線。
有時你可以通過逐漸地施加載荷提高保守系統的收斂特性，從而使所要求的Newton_Raphson平衡迭代次數最小。
5.合理地使用平衡迭代
務必允許程序使用足夠多的平衡迭代（NEQIT〕。在緩慢收斂，路徑無關的分析中是特別重要的。
相反地，在與路徑嚴重相關的情況下，可能不應該增加平衡迭代的最大次數超過程序的缺省值。如果路徑相關問題在一個給定的子步內不能快速收斂，那么求解可能偏離理論載荷響應路徑太多。這個問題當時間步長太大時出現。通過強迫分析在一個較小的迭代次數后終止，這時可以從最后成功地收斂的時間步重新起動（ANTYPE)，建立一個較小的時間步長，然后繼續求解。打開二分法（AUTOTS,ON）會自動地用一個較小的時間步長重起動求解。
6.克服收斂性問題
如果問題中出現負的主對角元，計算出過大的位移，或者僅僅沒能在給定的最大平衡迭代次數內達到收斂，則收斂失敗發生。收斂失敗可能表明出結構物理上的不穩定性，或者也可能僅是有限元模型中某些數值問題的結果。ANSYS程序提供幾種可以用來在分析中克服數值不穩性的工具。如果正在模擬一個實際物理意義上不穩定的系統（也就是具有零或者負的剛度），那么將擁有更多的棘手問題。有時你可以應用一個或更多的模擬技巧來獲得這種情況下的一個解。
7.打開自動時間步長
當打開自動時間步長時，往往需要一個小的最小的時間步長（或者大的最大的步長數）。當有接觸單元（如CONTACT48,CONTACT12，等等）時使用自動時間分步，程序可能趨向于重復地進行二分法直到它達到最小時間步長。然后程序?qū)⒃谡麄�(gè)求解期間使用最小時間步長，這樣通常產生一個穩定但花費時間的解。接觸單元具有一個控制程序在它的時間步選擇中將是多么保守的選項設置（KEYOPT)，這樣，允許你加速在這些情況下的運行時間。
對于其它的非線性單元，需要仔細地選擇你的最小時間步。如果選擇一個太小的最小時間步，自動時間分步算法可能使運行時間太長。相反地，最小時間步長太大可能導致不收斂。
務必對時間步長設置一個最大限度（(DELTIM）或者（NSUBST))，特別是對于復雜的模型。這確保所有重要的模態和特性將被精確地包含進去。這在下列情況下可能是重要的。
具有局部動態行為特性的問題（例如，渦輪葉片和輪轂部件），在這些問題中系統的低頻能量含量以?xún)?yōu)勢壓倒高頻范圍。具有很短的漸進加載時間問題。如果時間步長允許變得太大，載荷歷程的漸進部分可能不能被精確地表示出來。包含在一個頻率范圍內被連續地激勵的結構的問題（例如，地震問題）。當模擬運動結構（具有剛體運動的系統）時注意。分析輸入或系統驅動頻率所要求的時間步通常比分析結構的頻率所要求的天幾個數量級。采用這樣粗略的一個時間步會將相當大的數值干擾引入解中，求解甚至可能變得不穩定。
5.4.2軸向不對中模擬
考慮到兩塊鋼板的剛度比橡膠的剛度大得多，鋼板與橡膠圓環之間為粘結，圓環與鋼板之間不會產生滑動。因此可以進行模型簡化。只建立像膠塊的模型。有考慮到在由于模型對稱性和載荷的均布特征，在建立模型時只需要建立一部分實體的模型。軸向不對中時取圓環的1/2部分作為分析對象。聯軸器的有關參數為：
密度：10O0kg/m3
彈性模量：E=l.27e9Pa
泊松比：v=0.47
穩定狀態的轉速1800rad/min
(l）定義單元類型

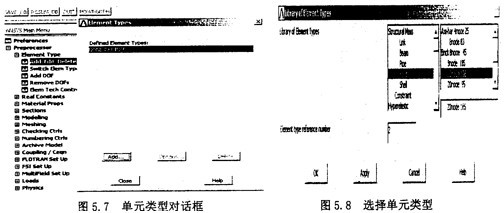

考慮到分析橡膠材料所能用到的單元，選擇Main Menu>Preprocessor>Element type>Add/Edit/Delete，在出現的對話框中，單擊“Add”，如圖5.7所示。這時又出現一個“Library of Element Type”對話框，在左面的列表欄中選擇“Structural Solid”，在其右面的列表欄中選擇“2Onode186”，單擊0K按鈕，如圖5.8。再在單元對話框中單擊Close按鈕關閉對話框。
（2）定義材料屬性

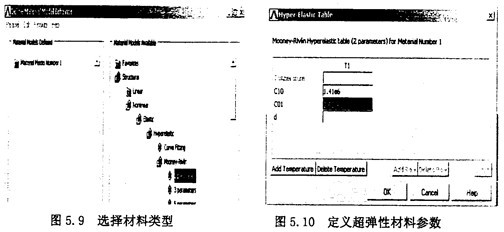

參照聯軸器的Mooney-Rivlin的常數，并在Define Material Model Behavior框中操作Strctural>Nonlinear>Elastic>Hyperelastic>Mooney-Rivlin>2 parameters.在彈出的所示Hyper-elastic Table對話框中輸入“C10=1.41e6”“C01=0.023e6”。并單擊確定按鈕。其結果如圖5.9，5.10所示
（3）建立截面模型

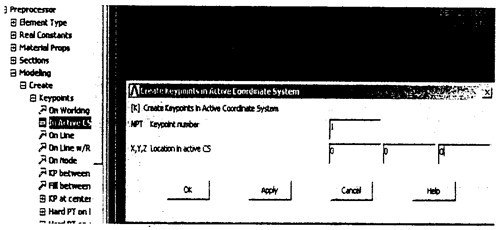

選擇Main Menu>Preprocesor>Modeling>Create>Keypoints>In Active CS，在彈出的對話框中輸入1關鍵點的坐標，如圖5.11所示。單擊“Apply”輸入下一個點的坐標直至所有關鍵點完全輸入。6個關鍵點的坐標如表5.1所示。
表5.1 關鍵點的坐標
|
坐標值/關鍵點 |
1 |
2 |
3 |
4 |
5 |
6 |
|
x |
0 |
0 |
0 |
0 |
0 |
0 |
|
y |
0 |
0 |
132.5 |
132.5 |
149 |
149 |
|
z |
0 |
55 |
0 |
55 |
0 |
55 |

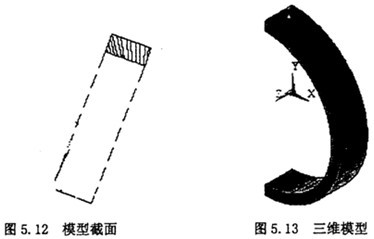

選擇Main Menu>Preprocessor>Modeling>Create>Areas>Arbitrary>Through KPs，通過關鍵點3，4，5，6生成平面截面，結果如圖5.12所示
（4）生成三維模型
由2D拖拉生成3D，選擇Main Menu>Preprocessor>Operate>Extrude>About Axis，出現一個拾取框，單擊“Pick All”，又拾取軸線的關鍵點即編號為“1，2”的關鍵點，在“Arc length in degree”后面的輸入欄中輸入圓弧角“-180”度，輸入“NSEG=8”即生成的實體由八塊體積組成。改變視圖方向，看到的ISO圖形為圖5.13
（5）劃分網格

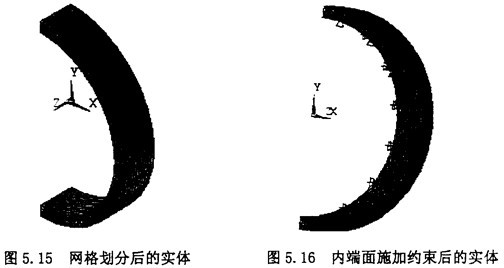

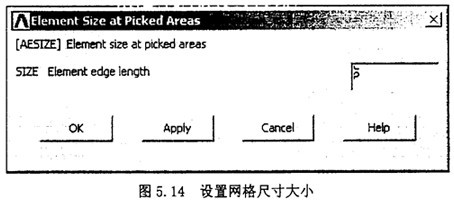

采用影射網格生成單元，Mesh Tool下設置面上網格尺寸的大小，橡膠圓環內外端面的尺寸設為30，兩個截面尺寸設為5。在“Mesh”工具條下“Shape”下選擇“Hex”“Mapped”，單擊“Mesh”，在圖形屏幕上選擇實體。單擊“OK”，生成的網格單元如圖5.15所示
（6）施加固定約束和扭矩
首先，在圓環內端面上施固定約束，選擇Main Menu>Solution>Define Loads>Apply>Structural>Displaedment>On Areas命令，選擇圓環內端面。施加約束后，效果如圖5.16所示。
其次，在圓環外端上施加扭矩。由于在ANSYS中不能直接施加扭矩只能換算成節點上的集中力進行施加。根據工作扭矩的大小T=7031N.m，由于部分端面上的單元體個數為33個所以有每個節點上的集中力為F=
選擇Main Menu>>Solution>Define Loads>Apply>Structural>Force>Moment>On Nodes，在圓環外端面最上方的圓的節點上依次施加集中力，結果如圖5.17所示。
（7）施加軸向附加載荷

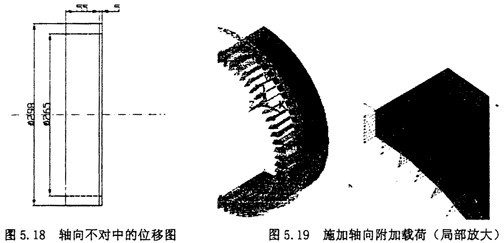

軸向不對中時，根據實際情況取中量為△ax=5mm，則可以認為外端面沿z軸方向的位移為5mm，如圖5.18所示。產生的附加的軸向載荷按照。選擇選擇Main Menu>>Solution>Define Loads>Apply>Structural>Force>Moment>On Nodes命令，選擇圓環外端面上所有的節點，在出現的對話框中選擇比，并在輸入value文本框中輸入39。加載后的結果如5.19所示。旁邊為局部放大圖。
(8）設置求解選項并求解
設置分析類型及各種選項：制定分析類型為“Static”； 考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。開始求解，選擇Main Menu>Solution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查窗。然后開始進行分析計算。當出現Solulioni。done對話框以后，即表示計算結束。
(9）結果分析

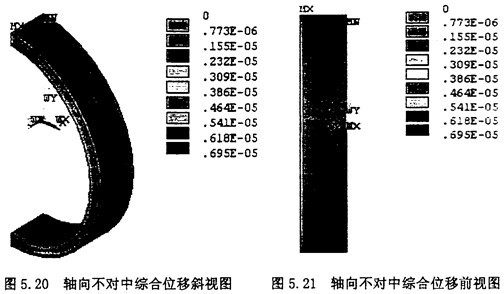

1.顯示節點的綜合位移：由于結構的變形很小，在圖形上很難顯示，所以選擇顯示節點的綜合位移，選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“DoFsolution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.20,5.21所示，從圖中可以看出由于受到軸向的附加拉應力，圓環外端面具有較大的位移。并且在圓環面上幾乎均布。其結果與理論分析一致。

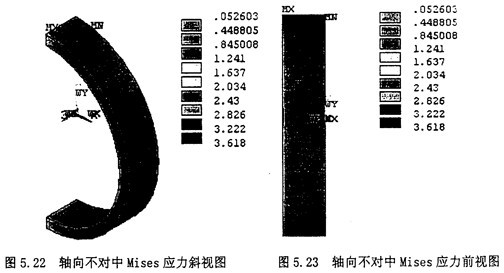

2.顯示節點的Von Mises應力云圖；選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Strdss”，則其顯示的云圖如圖5.22，5.23所示
從圖中可以看出最大的等效應力均在聯軸器圓環外羰面的最外層上，這也與理論研究相符合。

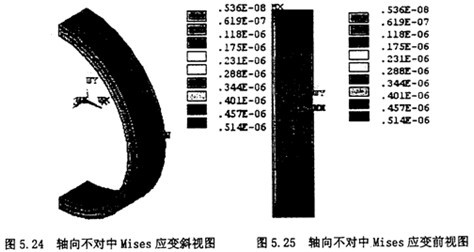

3.顯示節點的Von Mises應變?cè)茍D：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”，則其顯示的云圖如圖5.24，5.25所示
從應變圖中可以看出最大應變的位置也是在圓環的外端面。
5.4.3徑向不對中模擬

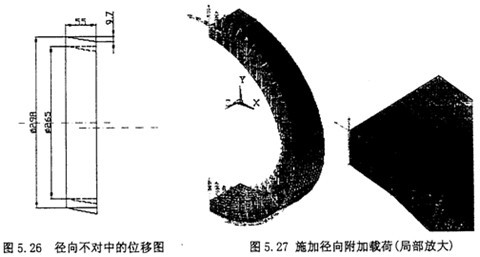

徑向不對中的模擬過程基本上類似軸向不對中，不同的是這時的位移變成了y軸方向的位移，如圖5.26所示。因此產生的附加載荷沿著y軸方向。故重復上節中的（1），（2），（3），（4），（5），（6）步驟。
施加附加載荷：徑向不對中時橡膠圓環左端面受到附加的向下的剪應力，右端面受到附加的向上的剪應力，并且在旋轉過程中，剪應力τrad的大小和方向都不會隨著圓環的旋轉角度改變而改變�，F(xiàn)在開始施加由于徑向的位移產生的的附加剪應力。加載后的模型如圖5.27旁邊為局部放大圖。
設置分析類型及各種選項并求解：制定分析類型為“Static”；考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。
開始求解，選擇Main Menu>Soulution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查窗。然后開始進行分析計算。當出現Solution is done對話框以后，即表示計算結束。

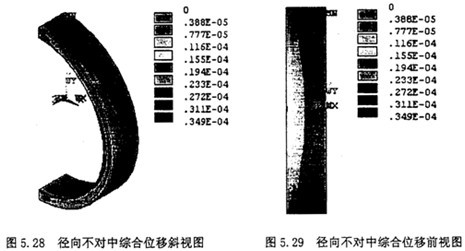

1.顯示節點的綜合位移：選擇Main Menu> General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“DOF sloution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.28，5.29所示
從云圖上可以看出最大綜合位移發生在聯軸器上端和下端，在中間平衡位置時的綜合位移也較大。

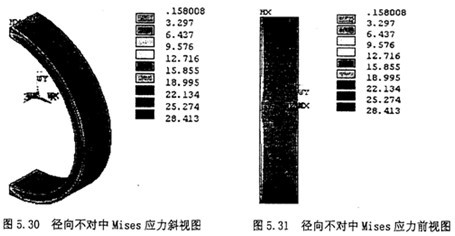

2.顯示節點的Von Mises應力云圖：選擇General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Stress”，從應力運圖中可以看出最大等效應力在聯軸器的幾個極限位置，這與理論分析相符合。

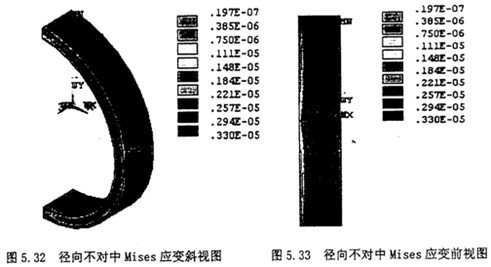

3.顯示節點的Von Mises應變?cè)茍D：選擇Main Menu>General Postproc>plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”，則其顯示的云圖如圖5.32，5.33所示，從圖上可以看出應變最大的位置出現在橡膠圓環的最下端。
5.4.4角向不對中模擬

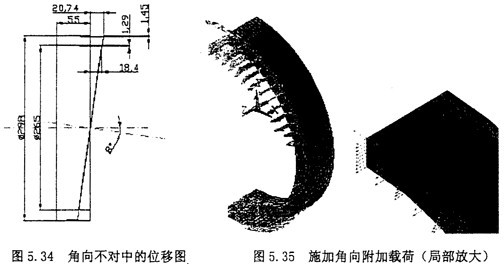

角向不對中的模擬過程基本上類似軸向不對中，不同的是這時的位移變成了即有y軸方向的位移，又有z軸方向的位移。其位移圖如圖5.34所示。
重復5.4.2節中的（1），（2），（3），（4），（5），（6）步驟。然后開始施加由于徑向的位移產生的附加剪應力。角向不對中時，由于兩軸之間存在一定的夾角，使得橡膠圓環最上方受到附加的拉應力，而圓環的最下羰則受到附加的壓應力，這個附加的拉應力σang的大小和方問隨著圓環的旋轉角度改變而改變，在最上方時受拉，且絕對值最大，在最下方受壓，絕對值亦最大。而在平衡位置時則變成O。施加角向附加載荷后的圖形如5.35所示。
設置分析類型及各種選項并求解：制定分析類型為“Static”；考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。
開始求解，選擇Main Menu>Solution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查窗。然后開始進行分析計算。當出現Solution is done對話框以后，即表示計算結束。

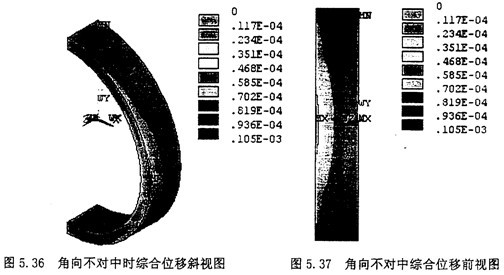

1.顯示節點的綜合位移：選擇Main Menu>General Postproc>Plot Result>Nodalsolu,在彈出的對話框內選擇“DOF solution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.36,5.37所示
從圖中可以看出最大的綜合位移在聯軸器的平衡位置。而在聯軸器的上下兩端最小。
2.顯示節點的Von Mises應力云圖：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Stress”,則其顯示的云圖如圖5,38,5.39所示
從節點應力云圖中可以看出最大應力位置在900位置，這與理論分析十分相符。

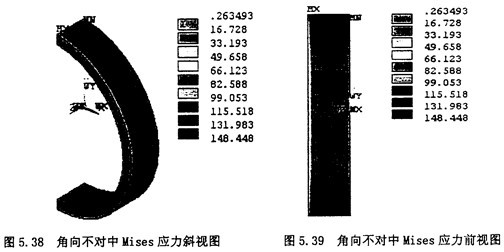

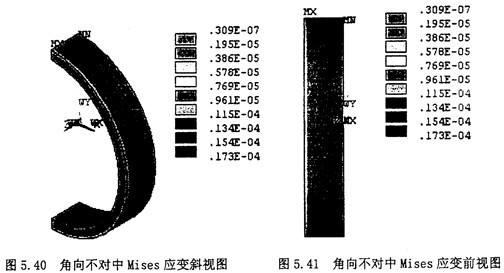

3.顯示節點的Von Mises就變?cè)茍D：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”,則其顯示的云圖如圖5.40，5.41所示
從圖中可以看出應變最大分布情況，最大值也出現在聯軸器最上端的位置。
5.4.5綜合情況不對中模擬

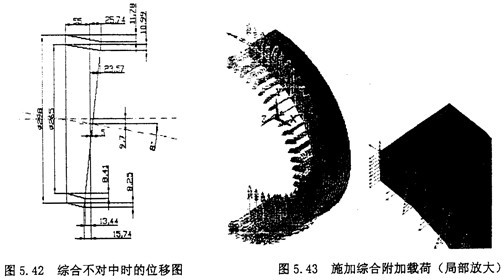

綜合不對中的模擬過程基本上類似軸向不對中，不同的是這時的位移變成了既有軸向的位移，還有徑向位移以及角向位移。其位移圖如圖5.42所示。
重復5.4.2節中的（1），（2），（3），（4），（5），（6）步驟。然后開始施加綜合的附加載荷。由于綜合位移使得橡膠圓環附加的徑向拉應力σax，附加的剪應力τrad，附加的角向應力σax，以及由橡膠圓環旋轉扭矩產生的剪應力τrot。所以綜合不對中的應力情況應該是σax、σax、σax與σrot的疊加。施加綜合附加載荷后的圖形圖5.43所示。
設置分析類型及各種選項并求解：制定分析類型為“Static”；考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。
開始求解，選擇Main Menu>Solution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查閱。然后開始進行分析計算。當出現Solution is done對話框以后，即表示計算結束。

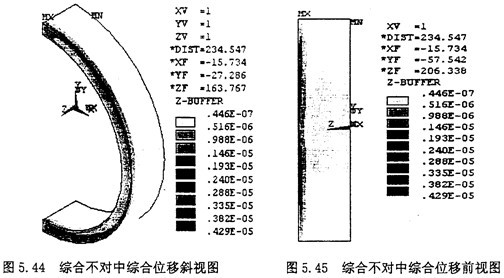

1.顯示節點的綜合位移：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“DOF solution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.44，5.45所示
從綜合位移云圖中可以看出最大位置出現在最上端和最下端。

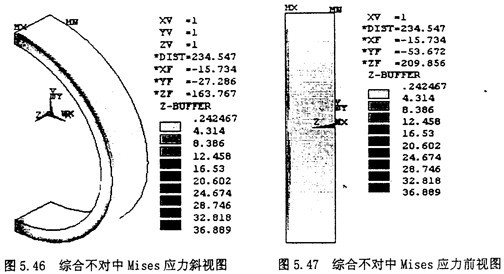

2.顯示節點的Von Mises應力云圖：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Stress”，則其顯示的云圖如圖5.46，5.47所示
從Mises應力云圖中可以看出，最大應力出現在900位置。在外橡膠圓環外圈的應力比內圈的應力要大。

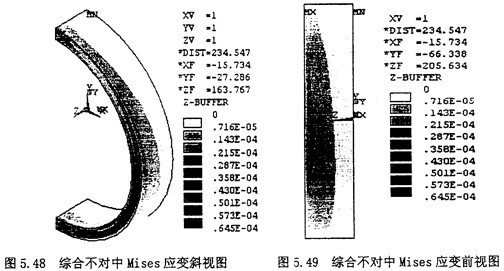

3.顯示節點的Von Mises應變?cè)茍D：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”，則其顯示的云圖如圖5.48，5.49所示
從應變?cè)茍D中可以看出，最大應變發生在橡膠圓環的端面上。
5.5本章小結
本章通過ANSYS軟件，對聯軸器軸向不對中、徑向不對中、角向不對中以及綜合不對中情況進行了非線性靜力模擬。采用了合適的載荷步和子步。使得結果收斂。最后顯示了各種不對中情況下的綜合位移云圖、Von Mises應力云圖和Von Mises應變?cè)茍D。其結果和理論分析所得到的結果非常吻合，從而驗證了理論分析的正確性。
