3.2.5 結果分析
對我們進一步分析有意義的有如下各量：
輸入、輸出轉角差值
-
同輸入、輸出角速度比值
隨輸入角和兩軸夾角的變化情況；
小桿沿滑道運動的位移h1、速度vPz和加速度αpz隨輸入角和兩軸夾角的變化情況；
小桿的球面中心P沿三叉桿軸頸運動的位移ho、速度
和加速度
隨輸入角和兩軸夾角的變化情況；
故繪出它們在不同的軸夾角β下隨輸入軸轉角的變化曲線圖，以便進行直觀的分析。
假設R=37mm，L=140.5mm，ωi=90°/s（為了使理論分析結果同仿真試驗的結果相互驗證，這里的尺寸和運動參數的選取實際上就是仿真中用到的數字），繪出以上被關注量隨輸入軸回轉兩周的曲線圖，分別如圖3-7、圖3-8、圖3-9、圖3-10、圖3-11、圖3-12、圖3-13和圖3-14所示。
對曲線圖的分析：

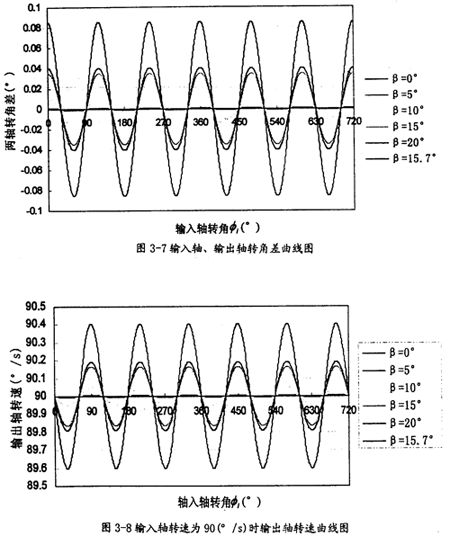

由曲線圖3-7可以看出兩軸的轉角差相當小，即使在兩軸夾角達到20o時，輸入同輸出的最大轉角差也不到0.1o，所以在一定的程度上認為輸入、輸出轉角相同是有一定的道理的。且轉角差隨兩軸夾角β的增大而增大，變化的頻率為一個回轉周期3次。
由曲線圖3-8可以看出，當輸入軸轉速恒定為90o/s時，輸出軸的轉速變化也是相當?shù)钠骄�，即使在兩軸夾角達到20°時，其角速度變化的最大值也僅有0.4 °/s，所以在一定的程度上可以認為這種聯軸器是一種等角速聯軸器。角速度的變化頻率為一個回轉周期3次，在一個回轉周期內完全等速點有六次。且角速度差隨兩軸夾角β的增大而增大。

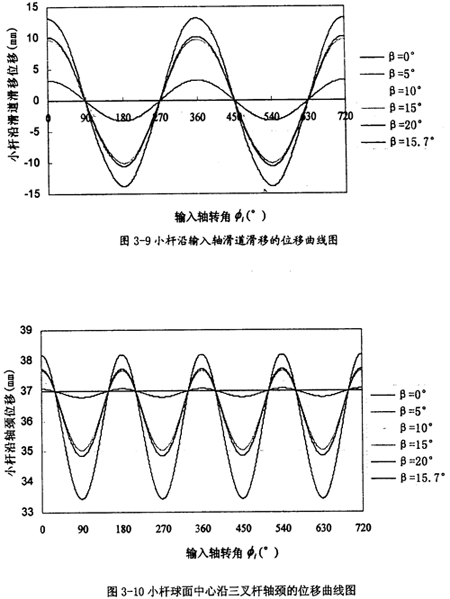

由曲線圖3-9可以看出，小桿沿滑道的位移隨兩軸夾角β的增大而增大，變化量也比較大，變化頻率為一個回轉周期1次。這可以作為三叉桿萬向聯軸器設計中，小桿長度的設計依據。
由曲線圖3-10可以看出，小桿球面中心P沿軸頸位移是以尺寸R為回歸中心，隨兩軸夾角β的增大而增大，不過變化的范圍不是很大，在兩軸夾角達到20°時，其變化量也不到5mm，相比小桿沿滑道的位移它的值要小得多。它的變化頻率為一個回轉周期2次。

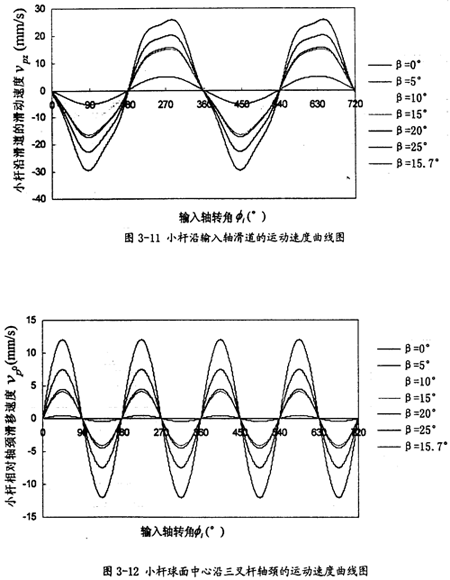

由曲線圖3-11可以看出，小桿沿滑道的運動速度也具有周期性，它的變化頻率為一個回轉周期1次。曲線同正弦線有一點相似，但上下不對稱，隨兩軸夾角β的增大其最大值增長較快，這一數值可以作為動力分析中摩擦計算的重要依據。
由曲線圖3-12可以看出，小桿球面中心P沿軸頸的線速度隨兩軸夾角β的增大其最大值增長也較快，它的變化頻率為一個回轉周期2次，曲線上下對稱這一數值可以作為動力分析中摩擦計算的重要依據。
由曲線圖3-13可以看出，小桿沿滑道的運動加速度其變化較為復雜，變化具有周期性，變化頻率為一個回轉周期1次。隨兩軸夾角β的增大其最大值增長較快，它的值可以作為動力分析和設計計算的重要依據。
由曲線圖3-14可以看出，小桿球面中心P沿軸頸的線加速度，變化頻率為一個回轉周期2次。隨兩軸夾角β的增大其最大值增長較快，它的值可以作為動力分析和設計計算的重要依據。
由以上對各曲線圖的分析，可以知道三叉桿萬向聯軸器在一定的程度上可以認為是一種等角速聯軸器；它的各個運動參量，一般都隨兩軸夾角β的增大而增大，有的還變化較大，故不適宜于在大夾角的工況下工作。
3.3 本章小結
通過引入在調心軸承安裝工況的三叉桿滑移式萬向聯軸器模型，建立合適的運動模型和坐標系，利用齊次坐標的方向余弦矩陣——四階變換矩陣，對三叉桿滑移式萬向聯軸器進行運動分析，得到其各個構件的位移、速度和加速度表達式和變化曲線，并對各曲線進行了分析，得出它是一種準等角速聯軸器，為本文后續的仿真驗證和以后的動力分析提供了基礎。
