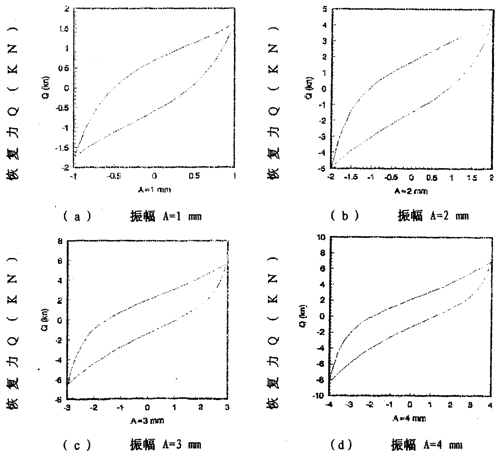

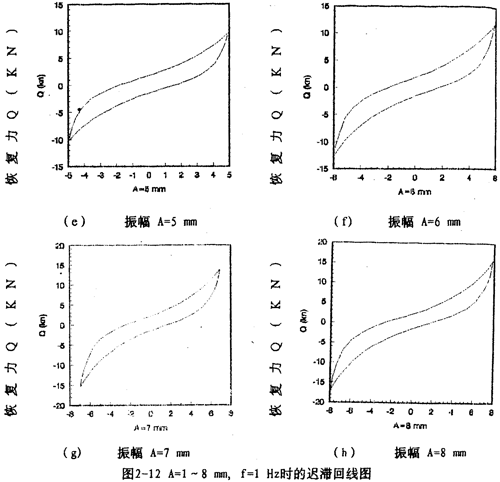

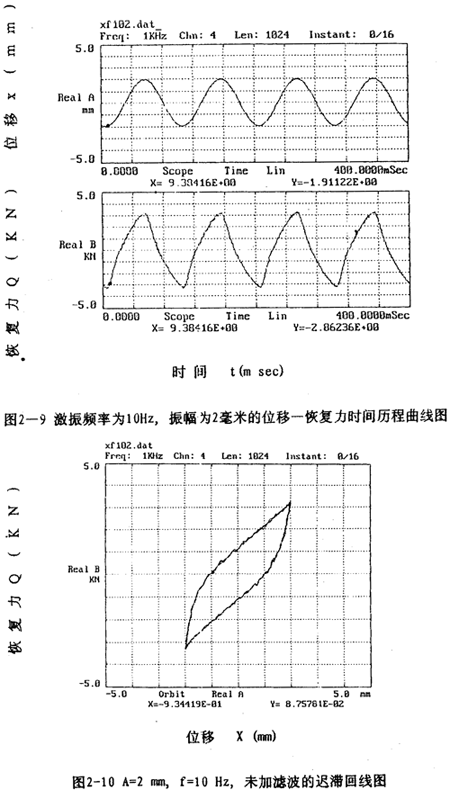

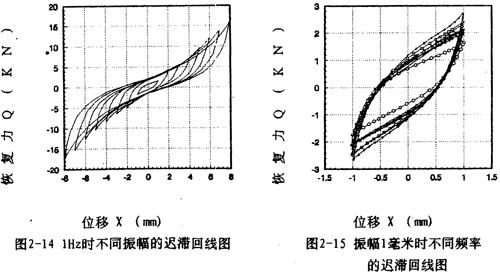

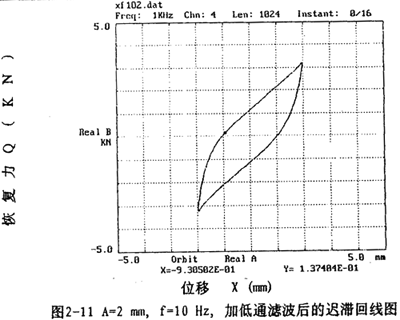

圖2-9（見26頁）表示激振頻率為1OHz，振動位移幅值為±2毫米的位移和恢復力時間歷程圖，圖2-10（見26頁）、圖2-11（見27頁）為對應的遲滯回線圖。圖2-l2（見27、28頁）表示激振頻率為IHz，振動位移幅值分別為±（1-8）毫米的位移一恢復力圖，圖2-14（見29頁）則為圖2-12的合圖，由圖2-14同頻率不同振幅的八條遲滯回線分析可知，大撓度剛絲繩彈性聯軸器的動剛度與振動幅值有關，同時，從遲滯回線面積（表示聯軸器阻尼所耗散的能量）可知聯軸器的阻尼與振動幅值也有關，即聯軸器的動剛度和阻尼均是振幅的非線性函數。

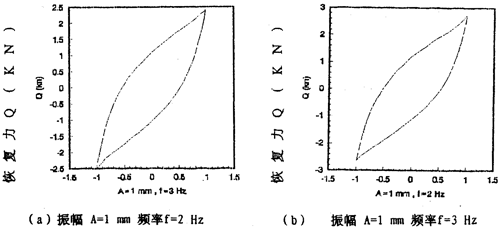

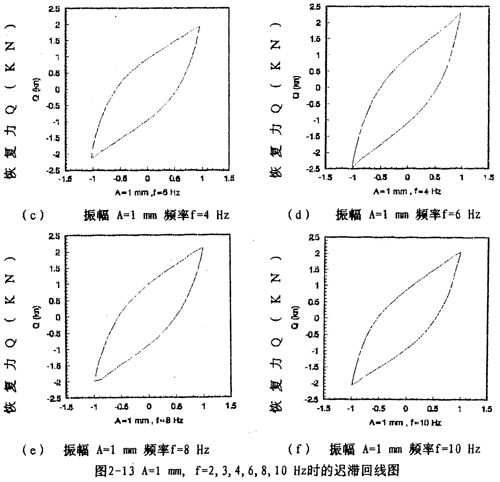

圖2-13（見28、29頁）表示振幅為l毫米，激振頻率分別為2,3,4,6,8,10Hz的遲滯回線圖，圖2-15（見29頁）表示振幅為1毫米，激振頻率為1,2,3,4,6,8,10,20,30Hz的遲滯回線合圖。由圖2-15可知，彈性聯軸器的動剛度與振動頻率有關，即隨著頻率增大，對應的遲滯回線的恢復力與位移的比值變小，當頻率在8Hz至30Hz范圍內時，遲滯回線基本重合，由此可知鋼絲繩聯軸器動剛度在一定頻率范圍內與頻率有關、當頻率增大到8Hz以后，聯軸器的動剛度不再隨頻率變化而變化，因而聯軸器的動剛度在一定頻率范圍內與頻率有關，當頻率增大到8Hz以后，聯軸器的動剛度不再隨頻率變化而變化，因而聯軸器的動剛度在一定頻率范圍內是頻率的非線性函數，當頻率增大到一定值后，動剛度與頻率無關，同樣，聯軸器的阻尼在一定頻率范圍內的頻率的非線性函數，當頻率增大到一定值后（這里是8Hz)，阻尼與頻率無關。
2-5 小結
通過對鋼絲繩彈性聯軸器的振動試驗、信號處理和分析，可以得到以下結論：
1.開發MTS材料試驗機對大撓度彈性聯軸器進行大位移振動試驗是可行的，解決了激振器或振動臺不能同時滿足大位移、頻率和激振力達到一定要求的難題，為大位移振動試驗開辟了新的途徑。
2.鋼絲繩彈性聯軸器能產生動態大位移，具有補償主機在運行中出現大位移的能力。聯軸器及鋼絲繩彈性元件能在設計范圍內正常工作，但有的彈性元件出現鋼絲斷絲現象，夾持板在低頻大位移振動時變形較大，因此有必要對彈性元件的聯接方式進行改進。
3.鋼絲繩彈性聯軸器的恢復力具有非線性遲滯特性，在大位移振動情況下表現出動剛度非線性和阻尼非線性的特性，聯軸器的動剛度是振動幅值和頻率的非線性函數，但當頻率增大到一定值后，動剛度僅為振幅的非線性函數。同樣，聯軸器的阻尼在一定頻率范圍內是振幅和頻率的非線性函數，但當頻率增大至一定值后，阻尼僅是振幅的非線性函數。因此大撓度彈性聯軸器的本構關系是一非線性泛函。
4.以上研究成果為聯軸器恢復力數學模型的建立、參數辨識提供了依據和準備了數據。
